Hmoždinka fasádní natloukací s plastovím trnem 8x1

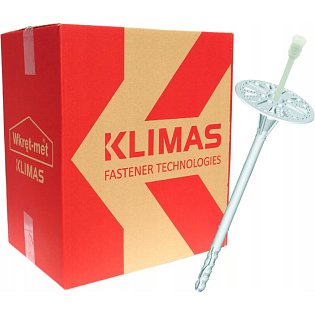

KLIMAS Wkret-met LTX-8 Tanierová hmoždinka s plastovým tŕňom a skrátenou expanznou zónou Ø8 mm je plastová univerzálna fasádna tanierová hmoždinka zatĺkacia o priemere 8 mm s predmontovaným plastovým tŕňom a skrátenou expanznou zónou. Je určená pre mechanické kotvenie tepelno izolačných fasádnych dosiek z penového expandovaného polystyrénu (EPS) a tepelno izolačných dosiek z extrudovaného polystyrénu (XPS) v rámci kontaktného zatepľovacieho systému ETICS pre rodinné domy, bytové domy a komerčné budovy, ale aj pre priemyselné stavby. Tanierová hmoždinka je vhodná pre rôzne typy podkladov, vrátane klasického a ľahkého betónu, alebo muriva z plných a dierovaných tehál a porobetónu, teda do podkladov kategórií A, B, C, D a E. Tanierová hmoždinka je vyrobená z polypropylénu a plastový tŕň z polyamidu a je zosílený skleným vkláknom, čo znižuje miestnu tepelnú vodivosť hmoždinky. Pre zapustenie tanierových hmoždiniek do tepelno izolačných dosiek z polystyrénu v kontaktnom zatepľovacom systéme ETICS je vhodné použiť fasádnu frézku a následne polystyrénové zátky. Kategórie podkladuA = betónB = plná tehlaC = dierovaná tehlaD = ľahčený betónE = pórobetón Výhody Nový vylepšený design, s hĺbkou kotvenia 25 mm (A, B, C, D) a 65 mm (E) Krátka expanzná zóna, menšia hĺbka vŕtania prináša úsporu času a minimálne úsilie Plastový tŕň, vďaka plastovému tŕňu sa predchádza následným tepelným mostom a korózii fasády v mieste kotvenia hmoždinky Inovatívna konštrukcia zátky, veľké množstvo lepiacich "kapsúl a výstupkov" na pritláčacej strane taniera zvyšuje priľnavosť lepiacej malty Výrobok je certifikovaný podľa ETA-16/0509 Univerzálne použitie Jednoduchá montáž Aplikácia Na upevnenie expandovaného polystyrénu (EPS) Na upevnenie extrudovaného polystyrénu (XPS) Charakteristická únostnosť podľa ETA 16/0509 Kategória podkladu Podklad Hustota[kg/dm³] Charakteristická únosnosť [kN] A Betón C12/C15 ≥ 2,25 0,50 A Betón C20/25 - C50/60 ≥ 2,30 0,75 B Plné tehly z hliny ≥ 2,00 0,75 B Keramické plné tehly ≥ 2,00 0,75 C Keramické dute bloky ≥ 1,60 0,75 C Perforované tehly ≥ 1,20 0,60 C Porotherm 25 ≥ 0,80 0,40 D Betónové tvarnice s ľahčeným kamenivom ≥ 0,88 0,60 E Pórobetón AAC 2 ≥ 0,35 0,75 E Pórobetón AAC 7 ≥ 0,65 0,90 Spôsob inštalácie Pred inštaláciou identifikujte podklad a vyberte vhodné hmoždinky. Vyberte adekvátnu dĺžku hmoždinky tak, aby expanzná zona bola v stavebnom materiáli steny. Správnu minimálnu dĺžku hmoždinky určíme súčtom: Ld = tfix + ttol + heff, kde:tfix - hrúbka izolačného materiálu k upevneniu,ttol - hrúbka podkladu (lepiaca malta + existujúca omietka),heff - hĺbka ukotvenia hmoždinky v podklade (uvedená v technickom liste). Pred inštaláciou pripravte podklad podľa odporúčaní výrobcu ETICS. Izolant sa kotví podľa pokynov výrobcu systému ETICS, zvyčajne na ploche izolantu a na T-spojoch. Správne pripevnite izolačné panely pomocou lepiacej malty. Priemer vŕtaných otvorov by mal zodpovedať priemeru použitých hmoždiniek. Vŕtané otvory v stene z pevných materiálov by mali byť hlbšie o minimálne 10 mm v porovnaní s hĺbkou ukotvenia hmoždinky. Čistite vŕtané otvory v pevných materiáloch pohybom vŕtačky tam a späť pri zníženej rýchlosti, opakujte štyrikrát. Vŕtanie otvorov v stene z dutých tehál a pórobetonu vykonajte bez príklepu, pretože to spôsobí prasknutie vnútorných stien materiálu a zníži sa pevnosť v ťahu. Pripevnite hmoždinky tak, aby miesto inštalácie odpovedalo oblasti, kde je na izolačnom paneli umiestnená lepiaca malta. Do dostatočne čistého otvoru zasuňte telo hmoždinky tak, aby podložka hmoždinky lícovala s izolačným materiálom. Potom riadene zatlačte oceľový tŕň do hmoždinky a opatrne zatĺčte, aby sa hmoždinka pevne prichytila v stene. Nezatĺkavajte hmoždinky s už zapusteným tŕňom, pretože to môže spôsobiť ich prasknutie. Hmoždinky možno inštalovať do vyvŕtaných otvorov pomocou frézy na vŕtanie otvorov, aby horná plocha taniera lícovala s povrchom izolantu, tzv. zápustná montáž. Po namontovaní hmoždinky zakryte miesto montáže fasádnou zátkou - tzv. zápustná montáž. Tabuľka pre výber správneho rozmeru fasádnej hmoždinky Ld = tfix + ttol + heff, kde:tfix - hrúbka pripevňovaného tepelnoizolačného materiáluttol - hrúbka vyrovnávacích vrstiev (lepiaca malta + existujúca omietka)heff - hĺbka kotvenia upevňovacieho prvku do podkladu (uvedená v technickom liste a technickom schválení) Príklad (bez frézy): hrúbka izolačného materiálu 100 mm (tfix) + vrstva lepidla 10 mm (ttol) + 25 mm (heff) = 135 mm (dĺžka hmoždinky) = LTX-08135 Kód produktu Priemer a dĺžka(dk x Lk) Hrúbka tepelnoizolačného materiálu tfix [mm] Počet ks v balení Nové budovy(ttol vrstva lepidla 10 mm) Staré budovy(ttol vrstva lepidla 10 mm + 20 mm stará omietka) Bez frézy S frézou Bez frézy S frézou LTX-08095 8x95 60/20* 80/40* 40/-* 60/20* 200 LTX-08115 8x115 80/40* 100/60* 60/20* 80/40* 200 LTX-08135 8x135 100/60* 120/80* 80/40* 100/60* 200 LTX-08155 8x155 120/80* 140/100* 100/60* 120/80* 200 LTX-08175 8x175 140/100* 160/120* 120/80* 140/100* 200 LTX-08195 8x195 160/120* 180/140* 140/100* 160/120* 200 *pre kategóriu podkladu E
